差压传感器 USD70
适用于具有极高抗过载需求的小量程差压测量
USD70 差压传感器可确保在较小的测量范围内进行精确测量，并具有高抗过载性。带焊接金属膜片的压阻式传感器通常用于过程和环境行业, 包括液体或气体中的液位、体积或质量测量、差压监测（例如过滤器和泵）以及流量测量（体积或质量流量）。
产品优势
单晶硅差压传感器USD70产品特点
- 标准量程
测量范围 10 mbar 和 30 mbar 可选
- 桥路输出信号
未补偿的桥路输出信号 (mV/V)
- 高抗过载能力
单侧 160 bar, 双侧 240 bar
- 高品质生产工艺
膜片采用优质不锈钢 (316 L)
- 测量结果可靠
最高的测量精度，最高的重复性和长期稳定性。
- 可定制
不同材质的膜片和不同类型的填充油可选。
了解定制传感器和部件的更多信息
产品宣传册: 定制传感器和部件
(PDF, 1.5 MB)
差压变送器结构说明
差压传感器是构建高品质差压变送器的基础。差压传感器的输出信号未经补偿，可以由客户针对具体的应用进行补偿和校准。我们很乐意就实施过程为您提供专业的建议和技术支持。
差压传感器 USD70
单晶硅差压传感器，高抗过载能力，未补偿的桥路输出信号。
- 测量范围： 10 mbar / 30 mbar
- 桥路输出信号 (mV/V)
- 最高测量精度、最高重复性和长期稳定性
- 高抗过载能力： 160 bar (单侧), 240 bar 双侧)
- 316 L 材质可选 (不锈钢)
- 不同材质的膜片和不同类型的填充油可选*

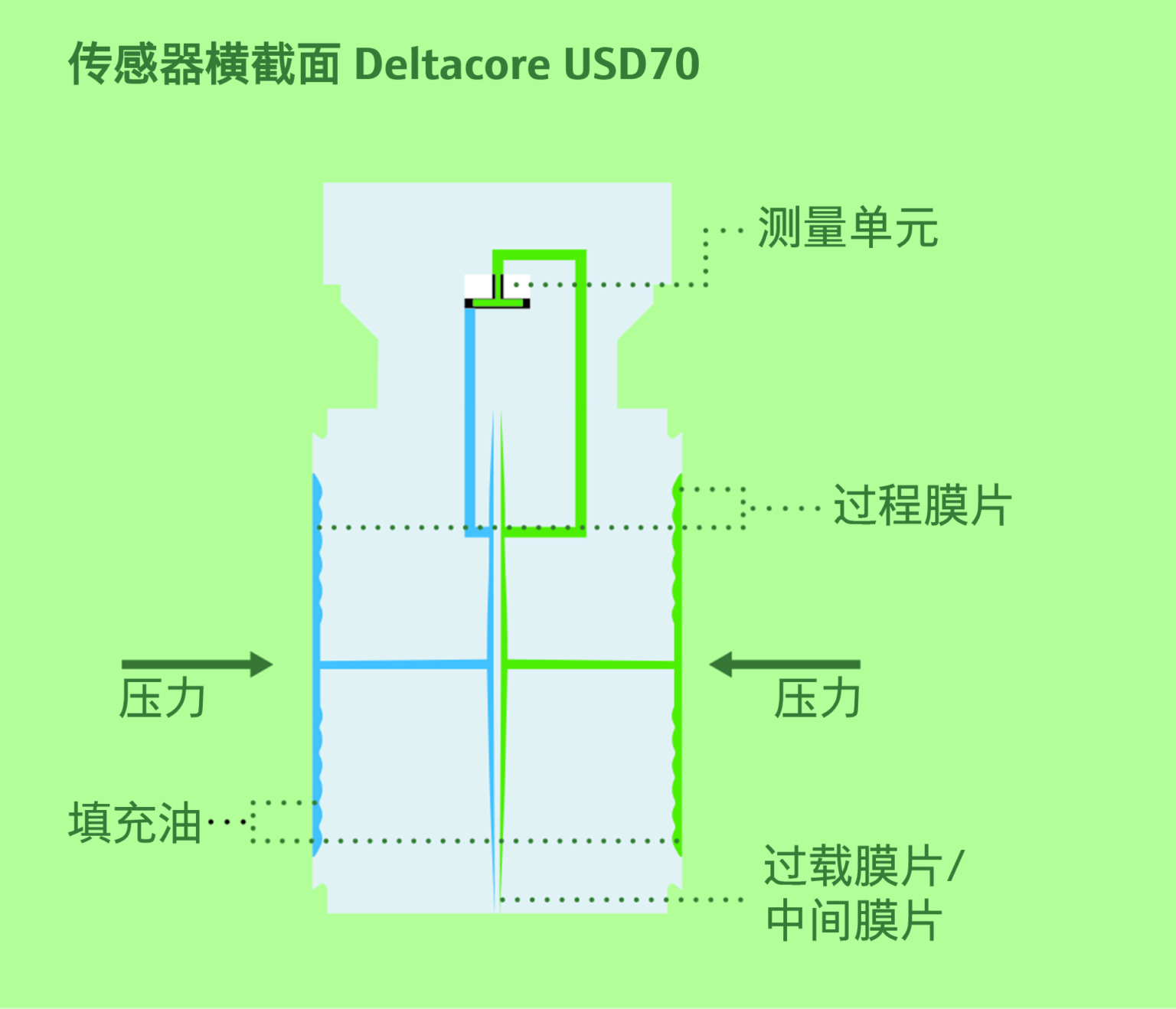

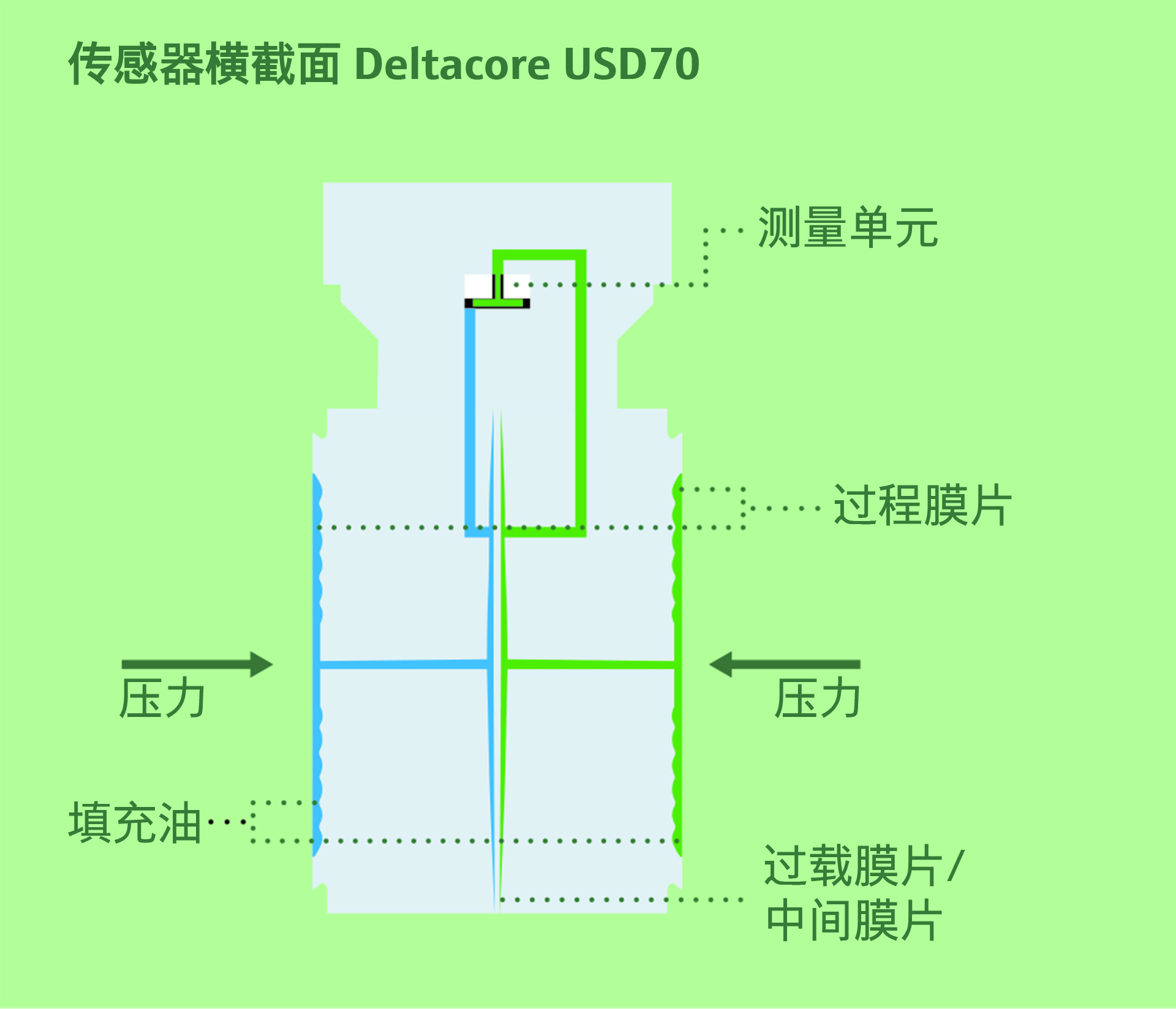

USD70的技术结构
标准量程:
- 0…10 mbar / 1 kPa / 过载范围: 160 bar (单边), 240 bar (双边)
- 0…30 mbar / 3 kPa / 过载范围: 160 bar (单边), 240 bar (双边)
信号输出和供电:
- 推荐: 恒定输入, < 1 mA
- 桥路电阻: 4,3…5,6 kΩ (25 °C)
- 输出信号: 10 mbar / ±13,8 mV/V; 30 mbar / ±25 mV/V
设计尺寸:
- Ø 55 mm x 40 mm
操作条件:
- 环境/过程温度: -40 bis +85 °C
- 储存温度: -40 bis +85 °C
差压传感器是构建高品质差压变送器的基础。差压传感器的输出信号未经补偿，可以由客户针对具体的应用进行补偿和校准。
*可选
